АГЗС состав и устройство

От Опубликован

Требования пожарной безопасности автомобильных заправочных станций» СП 156.13130.2014 регламентируют состав и устройство АГЗС. Структурно системы АГЗС состоят из емкостей для хранения сжиженного газа, насосной установки с обвязочными трубопроводами, газораспределительных колонок, систем аварийной безопасности и управления.

Классификация систем АЗС

По конструктивному исполнению системы АЗС можно разделить на четыре различных типа.

Расположенные в городских районах или за их пределами;
Системы с наземными или подземными резервуарами;
Сооружения с одностенными или двустенными резервуарами;
Системы с переменным числом насосных агрегатов для приема и распределения от газовозов.

Стоимость заправки определяется типом выбранной системы. Это относится и к резервуарам для СУГ.

Резервуары СУГ в строительстве АГЗС

В строительстве АГЗС используются одностенные и двустенные резервуары СУГ. В зависимости от архитектурных требований возможны как наземные, так и подземные варианты. Двустенные резервуары необходимы для уменьшения пространства между АГЗС и объектами, не относящимися к ней. Согласно нормативным документам, к таким объектам относятся:

Промышленные и складские помещения

— Заводы — Склады

Места проведения массовых мероприятий

— Стадионы — Концертные залы — Парки

Лесопосадки

— Лесополосы — Плантации

Автомобильные дороги

— Дороги — Улицы

Автостоянки

— Парковки — Гаражи

Железнодорожные пути

— Железнодорожные пути — Железнодорожные линии

Канализационные и очистные сооружения

— Утилизация отходов — Насосы и станции

Пожароопасные здания

— Сооружения с рисками 1-F4

Наружные установки

— Установки AN, BN, GN

Сооружения, содержащие радиоактивные и опасные вещества

В соответствии с ГОСТ 12.1.007 к сооружениям, содержащим радиоактивные и опасные вещества I и II классов опасности, отнесены здания и линии электропередачи, а также электрические подстанции (в том числе трансформаторные) и склады. Кроме того, к ним относятся открытые участки торфяных месторождений.

На многотопливных автозаправочных станциях (МТАЗС), имеющих два и более вида топлива, допускается применение только двустенных резервуаров СУГ в соответствии с требованиями СП 156.13130.2014 по пожарной безопасности.

Насосный агрегат

На АГЗС насосный агрегат имеет насос для подачи СУГ в газораспределительную колонку, а также насос для перекачки газа из носителя в парк хранения.

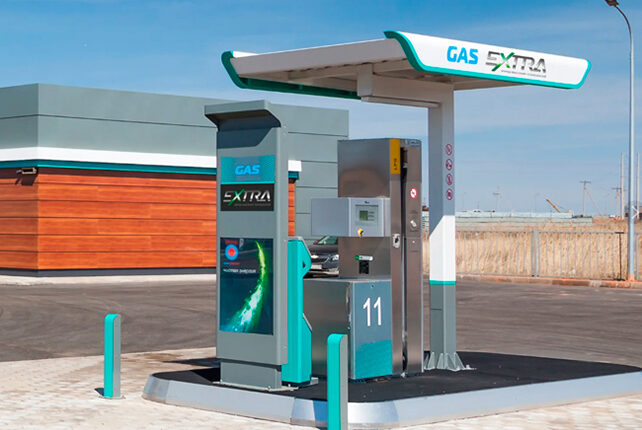

Газораспределительные колонки

Газораздаточные колонки могут быть двух видов: с возвратом паровой фазы в технологическую систему или работающие исключительно на жидкой фазе. Колонки с возвратом паровой фазы имеют поршневой уровнемер, что придает им более высокую точность.

Системы безопасности

Устройства аварийной безопасности состоят из следующих компонентов: Электронные уровнемеры, Электромагнитные клапаны, Датчики контроля межстенного пространства сосудов, Газоанализаторы, Датчики пламени, Световые и звуковые оповещатели, Заземление танкеров.

Назначение электронного уровнемера — ограничение заполнения резервуаров до 85% от геометрического объема, как это предусмотрено разделом 8.35 СП 156.13130.2014.

Состав АЗС

В состав оборудования АГЗС должны входить элементы, позволяющие прекратить процесс наполнения резервуаров сжиженным газом путем закрытия отсекающих клапанов на трубопроводах, связывающих парк хранения и автоцистерну. Для этого используются электромагнитные клапаны, которые по команде с пульта автоматики перекрывают трубопроводы и прекращают наполнение резервуаров.

Датчики давления и электроконтактные манометры

Датчики давления или электроконтактные манометры предназначены для контроля межстенного пространства емкостей. Электроконтактные манометры предпочтительнее благодаря визуальной индикации значения давления и передаче сигнала в систему автоматизации. Кроме того, такие манометры имеют верхнюю и нижнюю уставки, что позволяет снимать сигналы как при повышении, так и при понижении давления.

Анализаторы измеряют уровень паров газа

Газоанализаторы определяют, превышает ли количество паров газа на АЗС предельно допустимую концентрацию, и передают сигнал об этом на пульт управления.

Необходимые заземляющие устройства

Устройства заземления автоцистерн на АЗС необходимы для контроля качества заземления газовоза. Это связано с тем, что некачественное заземление может привести к возникновению статического электричества при передаче пропан-бутана по сливным шлангам автоцистерны.

Правила

Использование заземляющего устройства автоцистерны в составе АГЗС является обязательным и регламентируется правилами СП 156.13130.

Щит автоматизации

Контроллер, входящий в состав АЗС, представляет собой инструмент, который собирает данные со всех установленных на точке датчиков и механизмов и регулирует ее работу в автоматическом режиме. Щит анализирует данные, полученные от систем безопасности. Он выполняет:

Демонстрирует количество СУГ в резервуарах,
Манипулирует исполнительными механизмами.

Признак функционирования системы безопасности

Сигнал о том, что меры безопасности активны. Световое оповещение о работе системы. Звуковое оповещение о неожиданных событиях.
